Gleichstrom über sechs Dekaden ohne Bereichsumschaltung messen

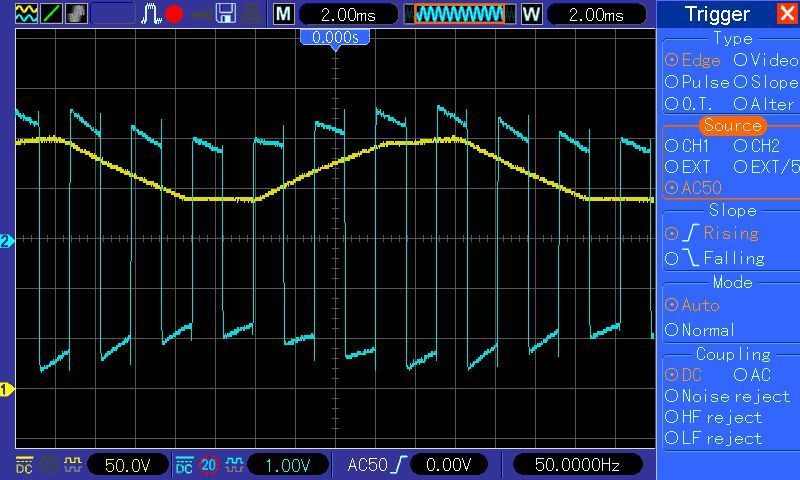

Bild 10: Den Laststromkreis speist jetzt eine stark verbrummte Betriebsspannung, die mit 50 Hz zwischen 190 und 245 V schwankt (gelbe Kurve). Über eine eingefügte 10 kOhm-Last fließen also zwischen 19 und 24,5 mA, was sich im Signal an A4 (blaue Kurve) adäquat widerspiegelt. Die MOSFET-Ansteuerfrequenz ist hier von 215 auf 320 Hz umgeschaltet, um mehr Perioden des AC-Messsignals darstellen zu können.
(Bild: Michael Franke)
