Ein 16-Bit-Ausgangsmodul isoliert vom Mikrocontroller ansteuern

Von Thomas Brand *

Anbieter zum Thema

Dieser Analogtipp beschreibt, wie sich ein 16-Bit-Ausgangsmodul mit dem Single-Chip Spannungs- und Stromausgangs-DAC AD5422 und dem digitalen Isolator ADuM1401 vollständig isoliert vom Mikrocontroller ansteuern lässt.

Diskret vs. integriert: Vei industriellen Steuermodulen werden in der Regel die Signalwandlung diskret von der galvanischen Tennung realisiert. Ein hoch integrierter IC bietet Vorteile.
Diskret vs. integriert: Vei industriellen Steuermodulen werden in der Regel die Signalwandlung diskret von der galvanischen Tennung realisiert. Ein hoch integrierter IC bietet Vorteile.
(Bild: VCG)

Egal ob in Gebäuden oder in Fabrikhallen, überall werden heutzutage programmierbare Steuerungen zur Regelung verschiedener Prozesse, Maschinen und Anlagen benötigt. Man spricht hierbei von Speicherprogrammierbaren Steuerungen (SPS) bzw. von verteilten Steuerungssystemmodulen (DSC), an welche die Geräte angeschlossen sind. Um diese Geräte zu steuern, verfügen SPS und DSC in der Regel über Ausgangsmodule, welche Stromausgänge, Spannungsausgänge oder eine Kombination davon haben.

Industrielle Steuermodule umfassen die standardmäßigen analogen Ausgangsspannungs- und Strombereiche ±5 V, ±10 V, 0 V bis +5 V, 0 V bis +10 V, 4 mA bis 20 mA und 0 mA bis 20 mA. Vor allem im industriellen Sektor wird hierbei oftmals eine galvanische Trennung zwischen Mikrocontroller und Ausgangsperipherie benötigt.

Klassische Lösungen sehen einen diskreten Aufbau vor, um die digitalen Signale vom Mikrocontroller in analoge Signale zu wandeln bzw. die verschiedenen analogen Ausgänge bereitzustellen, als auch die galvanische Trennung zu realisieren.

Allerdings weist ein diskreter Aufbau Nachteile gegenüber integrierten Lösungen auf. So führen beispielsweise die hohe Anzahl an Komponenten zu einer erheblichen Systemkomplexität, größeren Leiterplatte und hohen Kosten. Zusätzliche sind Kurzschlussfestigkeit oder auch Fehlerdiagnostik nachteilig.

Eine bessere Lösung ist es, möglichst viele Funktionen auf einem einzigen IC zu integrieren, wie z.B. mit dem hochpräzise 16-Bit-DAC AD5422. Er bietet neben der Digital-Analog-Wandlung eine voll integrierte programmierbare Stromquelle und einen programmierbaren Spannungsausgang und wird damit den Anforderungen industrieller Prozesssteuerungsanwendungen gerecht.

In Bild 1 ist eine Beispielschaltung zur vollständig isolierten Ansteuerung einer analogen Ausgangsstufe eines Ausgangsmoduls zu sehen. Sie eignet sich speziell für SPSen und verteilte Steuerungssystemmodule in der Prozesssteuerung, bei denen standardmäßige Stromausgänge von 4 bis 20 mA und unipolare oder bipolare Ausgangsspannungsbereiche benötigt werden. Dabei kommt der AD5422 in Kombination mit dem digitalen Vierkanal-Isolationsbaustein ADuM1401 zum Einsatz.

Bild 1: Vereinfachte Beispielschaltung zur isolierten Ansteuerung einer analogen Ausgangsstufe mit dem AD5422 und dem ADuM1401.
Bild 1: Vereinfachte Beispielschaltung zur isolierten Ansteuerung einer analogen Ausgangsstufe mit dem AD5422 und dem ADuM1401.
(Bild: Analog Devices)

Die Ausgänge des AD5422 sind per serieller Schnittstelle (SPI) konfigurierbar. Zudem verfügt der Baustein über integrierte Diagnosefunktionen, die in industriellen Umgebungen nützlich sein können. Die erforderliche Isolationsfestigkeit zwischen dem Mikrocontroller und dem DAC wird mit dem ADuM1401 erreicht, dessen vier Kanäle für die SPI-Anbindung an den AD5422 verwendet werden: drei Kanäle übertragen die Daten (LATCH, SCLK und SDIN), der vierte Kanal empfängt die Daten (SDO).

Gerade bei industriellen Anwendungen müssen robuste Ausgänge gegenüber hohen Störspannungen bereitgestellt werden. Die Anforderungen an die Robustheit werden in Normen wie der IEC 61000 festgehalten. Sie spezifiziert beispielsweise die Anforderungen an die Störfestigkeit (EMV). Um diesen Normen gerecht zu werden, ist eine zusätzliche externe Schutzbeschaltungen an den Ausgängen erforderlich. Eine mögliche Schutzbeschaltung ist in Bild 2 dargestellt.

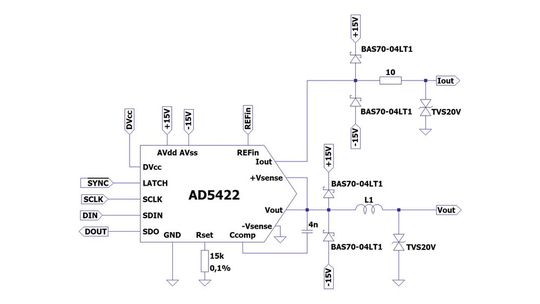

Bild 2: IEC 61000-konforme Schutzbeschaltung der Ausgänge des AD5422.
Bild 2: IEC 61000-konforme Schutzbeschaltung der Ausgänge des AD5422.
(Bild: Analog Devices)

Der Stromausgang IOUT ist wahlweise im Bereich von 4 bis 20 mA oder 0 bis 20 mA programmierbar. Die Spannungsausgabe erfolgt über den separaten Pin VOUT, der für Spannungsbereiche von 0 V bis +5 V, 0 V bis +10 V, ±5 V oder ±10 V konfigurierbar ist. Die Messbereichsüberschreitung für alle Spannungsbereiche beträgt hierbei 10%. Beide Analogausgänge sind kurzschluss- und leerlauffest und können kapazitive Lasten bis zu 1 µF als auch induktive Lasten bis zu 50 mH treiben.

Der AD5422 erfordert eine analoge Spannungsversorgung (AVDD) im Bereich von 10,8 bis 40 V. Für die digitale Versorgungsspannung (DVCC) werden 2,7 bis 5,5 V benötigt. Alternativ kann DVCC auch als Versorgungs-Pin für weitere Komponenten im System oder als Abschluss für Pull-Up-Widerstände dienen. Hierzu gilt es den DVCC-SELECT-Pin offen (engl. floaten) zu lassen, wobei die interne 4,5-V-LDO-Spannung an den DVCC-Pin gelegt wird. Der maximale verfügbare Versorgungsstrom liegt bei 5 mA. In der dargestellten Schaltung wird der DVCC zur Versorgung der galvanisch getrennten Seite des ADuM1401 verwendet.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Zum Erzielen hochpräziser Wandlungsergebnisse des 16-Bit DAC wird die externe Referenzspannung ADR4550 herangezogen. Hierbei handelt es sich um eine hochpräzise, stromsparende, rauscharme Spannungsreferenz mit einem maximalen Anfangsfehler von ±0,02%, einer guten Temperaturstabilität und einem geringen Ausgangsrauschen.

Die dargestellte Schaltung eignet sich insbesondere für Ausgangsmodule von SPSen bzw. von verteilten Steuerungssystemmodulen, welche sowohl Strom- als auch Spannungsausgänge bereitstellen und EMV-Normen wie die IEC 61000 erfüllen müssen.

* Thomas Brand arbeitet als Field Application Engineer bei Analog Devices in München.
